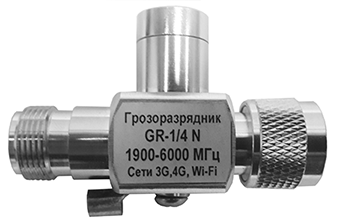

Грозоразрядник GR-LU

Каждая антенна, как правило, требует заземления. Особенно это касается отдельно стоящих возвышающихся мачт. Наибольшие разрушения несет прямое попадание молнии. Хотя проводник заземления пропускает большую часть тока в грунт, происходят пробои за счет наведенного высокого напряжения. Составляющие тока молнии распределяются по соединительным подводам антенны и электросхемы прибора. Но прямое попадание молнии - редкое событие, гораздо чаще случаются косвенные воздействия. Электронные устройства подвержены вредному влиянию молний на удалении до 1 км от места их появления. Удар молнии в непосредственной близости порождает мощный электромагнитный импульс. Этот импульс воздействует непосредственно на электронное устройство, вызывая наводки, а с ними и перегрузки по напряжению. В этих случаях незаменимы коаксиальные грозоразрядники. Коаксиальный грозоразрядник состоит из коаксиального сегмента с разрядным промежутком между внутренним проводником и патроном разрядника, который непосредственно заземляется через мачту на землю. Разрядный промежуток представляет собой таблетку с электродами в оболочке из керамики или стекла, заполненной аргоном или неоном. При перенапряжении разрядник поджигается и его сопротивление резко падает. После поджига на разряднике устанавливается так называемое напряжение дугового разряда величиной около 10 В.

Технические характеристики Грозоразрядник GR-LU
Рабочий диапазон частот, МГц 0-500
Предельная мощность, Вт 400
Сопротивление, Ом 50
Вносимые потери, дБ 0,1
Разъем питания UHF-female (PL-259)
Напряжение пробоя (DC,100B/c), В 90
Напряжение пробоя при импульсе(1кВ/мкс), В 700
Напряжение в состоянии пробоя, В макс. 52
Ток разряда (50Гц,1с, 5 раз), А 5
Ток разряда при импульсе (8/20мкс,5 раз), кА 5
Ресурс (импульсов 10/1000мкс, 100А), раз 300
Размеры, мм 57x45x30
