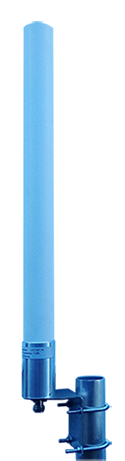

Антенна ANT 807 M

Антенна ANT 807 М круговой диаграммой направленности, специально разработана для работы в составе устройств охранной радиосигнализации, передачи телеметрии, телеуправления, сигнализации, передачи данных и других подобных устройств. Антенна имеет прочную конструкцию, устойчивую к воздействиям внешней среды и не требующую использования дорогостоящих средств грозозащиты (грозоразрядников).

Антенна представляет собой коллинеарную 2 по 5/8 лямбда излучающую систему с гамма-согласованием( j-образная антенна ). Антенна заземлена по постоянному току и не имеет выступающих противовесов благодаря использованию четвертьволнового отсекающего стакана. Антенна устойчива к воздействию атмосферных явлений и УФ излучению.

Защита активного элемента антенны от атмосферных и внешних воздействий позволило обеспечить ее длительный срок эксплуатации, а также устойчивость в работе и тем самым надежность всей системы передачи данных.

  • Антенна может устанавливается на вертикальную трубу (мачту) и крепится к стене;
  • Диапазон рабочих температур, -40…+60°C.
  • Степень защиты антенны наружного использования IP 65;
  • Диаграмма направленности в горизонтальной плоскости — 360° (круговая);
Электрические и механические параметры Значение параметров ANT 807 M
Рабочий диапазон частот, МГц 820-890
Усиление, dBi 7
Входное сопротивление, Ом 50
КСВ в рабочем диапазоне частот, не более 1,5
Допустимая мощность, Вт 50
Масса, г 300
Допустимая скорость ветра, м/сек 50
Разъем TNC-female* (или N-female под заказ)
Материал защитной колбы PVC
Материал стакана алюминий
Материал крепления сталь
Защитное покрытие пленка
Поляризация вертикальная
Габариты 650х75х40 мм

*Разработан в конце 1950-х годов. TNC – это разъем названный в честь инженера Amphenol Карла Консельмана (TNC = Threaded Neill Concelman) и пришедший на смену BNC, который обладал повышенными шумами при сильной вибрации. Создавался как резьбовая версия BNC. Разъем TNC – миниатюрный резьбовой погодоустойчивый коннектор с постоянным импедансом 50 Ом. Работает в диапазоне от 0 до 11 ГГц. Выпускается в соответствии со спецификациями MIL-C-39012 и IEC 169-17. Область применения – военные и аэрокосмические приложения с повышенными требованиями к вибрации.
