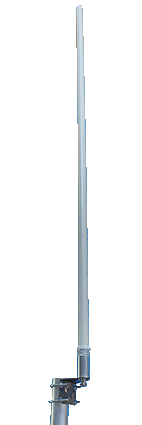

Антенна ANT 811 M

Антенна ANT 811 М круговой диаграммой направленности, специально разработана для работы в составе устройств охранной радиосигнализации, передачи телеметрии, телеуправления, сигнализации, передачи данных и других подобных устройств диапазона ISM 868. Антенна имеет прочную конструкцию, устойчивую к воздействиям внешней среды и не требующую использования дорогостоящих средств грозозащиты (грозоразрядников).

Антенна представляет собой коллинеарную 6 по 5/8 лямбда излучающую систему с гамма-согласованием( j-образная антенна ). Антенна заземлена по постоянному току и не имеет выступающих противовесов благодаря использованию четвертьволнового отсекающего стакана. Антенна устойчива к воздействию атмосферных явлений и УФ излучению.

Защита активного элемента антенны от атмосферных и внешних воздействий позволило обеспечить ее длительный срок эксплуатации, а также устойчивость в работе и тем самым надежность всей системы передачи данных.

  • Антенна может устанавливается на вертикальную трубу (мачту) и крепится к стене;
  • Диапазон рабочих температур, -40…+60°C.
  • Степень защиты антенны наружного использования IP 65;
  • Диаграмма направленности в горизонтальной плоскости — 360° (круговая);
Электрические и механические параметры Значение параметров ANT 811 M
Рабочий диапазон частот, МГц 820-890
Усиление, dBi 11
Входное сопротивление, Ом 50
КСВ в рабочем диапазоне частот, не более 1,5
Допустимая мощность, Вт 100
Масса, г 550
Допустимая скорость ветра, м/сек 50
Разъем N-female
Материал защитной колбы PVC
Материал стакана алюминий
Материал крепления нержавеющяя сталь
Исполнение всепогодное
Поляризация вертикальная
Габариты 1460х70х60 мм
