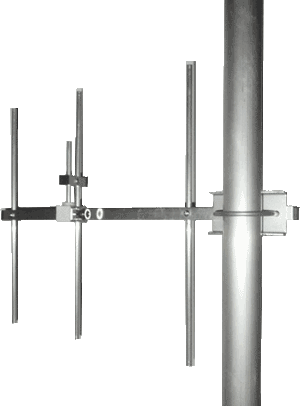

Антенна ANT 433-09 GY

Направленная антенна ANT 433-09 GY предназначена для работы в составе оборудования работающего в частотном диапазоне от 425 МГц до 445 МГц и в основном используются со стационарными приемниками радиоканальных систем передачи извещений LONTA-202 (Риф Стринг-202), РИФ СТРИНГ-200, РИФ РИНГ-701, а также с другими радиоустройствами, работающими на частоте 433,92 МГц.

В основу конструкции антенны положена волноводная структура известная как «волновой канал» с гамма-согласованием активного вибратора. Антенна выполнена из высококачественного алюминия с высокой проводимостью в антикоррозийном исполнении.

Электрические и механические параметры Значение параметров ANT 433-09 GY
Рабочий диапазон частот, МГц 425-445
Усиление, dBi 10
Входное сопротивление, Ом 50
КСВ в рабочем диапазоне частот, не более <1,5
Допустимая мощность, Вт <200
Масса, г 400
Допустимая скорость ветра, м/сек 50
Разъем N-типа
Полоса пропускания, МГц 20
Габариты, мм 420х360х80
Климатическое исполнение ГОСТ 15150-69
Материал алюминий марки АД-31
Крепление мачта диаметром 25…55 мм

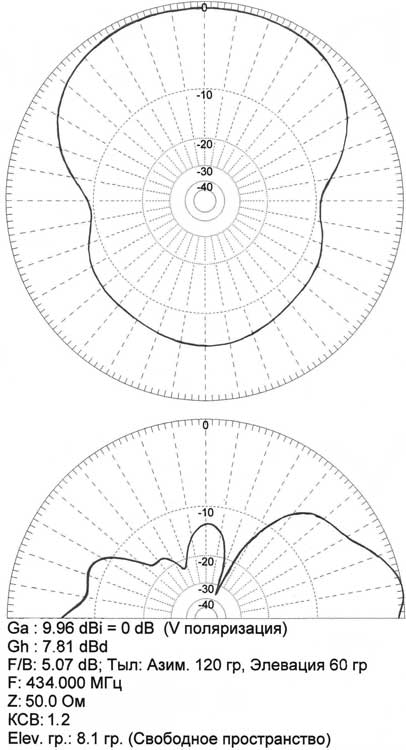

Диаграмма направленности ANT 433-09 GY
