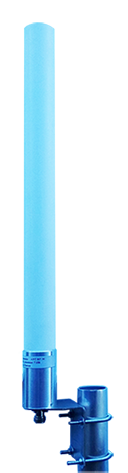

Антенна ANT 907 M

Антенна ANT 907 M специально разработана для работы в составе устройств стандарта GSM-900, UMTS-900.

Антенна представляет собой коллинеарную 2 по 5/8 лямбда излучающую систему с гамма-согласованием( j-образная антенна ). Антенна заземлена по постоянному току и не имеет выступающих противовесов благодаря использованию четвертьволнового отсекающего стакана. Антенна устойчива к воздействию атмосферных явлений и УФ излучению.

Защита активного элемента антенны от атмосферных и внешних воздействий позволило обеспечить ее длительный срок эксплуатации, а также устойчивость в работе и тем самым надежность всей системы передачи данных.

  • Антенна может устанавливается на вертикальную трубу (мачту) или крепится к стене;
  • Диапазон рабочих температур, -40…+60°C.
  • Степень защиты антенны IP 66;
  • Диаграмма направленности в горизонтальной плоскости — 360° (круговая);

Купить антенну ANT 907 M можно в торговой сети PicoCell .

Электрические и механические параметры Значение параметров ANT 907 M
Рабочий диапазон частот, МГц 890-960
Усиление, dBi 7
Входное сопротивление, Ом 50
КСВ в рабочем диапазоне частот, не более 1,5
Допустимая мощность, Вт 50
Масса, г 300
Допустимая скорость ветра, м/сек 50
Разъем N-female
Материал защитной колбы PVC
Материал отсекающего стакана алюминий
Материал крепления нержавеющая сталь
Степень защиты IP 66
Поляризация вертикальная
Габариты 600х75х40 мм

*Разработан в конце 1950-х годов. TNC – это разъем названный в честь инженера Amphenol Карла Консельмана (TNC = Threaded Neill Concelman) и пришедший на смену BNC, который обладал повышенными шумами при сильной вибрации. Создавался как резьбовая версия BNC. Разъем TNC – миниатюрный резьбовой погодоустойчивый коннектор с постоянным импедансом 50 Ом. Работает в диапазоне от 0 до 11 ГГц. Выпускается в соответствии со спецификациями MIL-C-39012 и IEC 169-17. Область применения – военные и аэрокосмические приложения с повышенными требованиями к вибрации.
